k近年、鉄道駅やオフィスビル、イベント会場などでトイレの混雑が問題になっております。LoRaWANのIoT技術とトイレ使用状況センサーを使用して、ディスプレイや各自の携帯で公衆トイレの使用状況を確認することで、混雑を緩和することが可能です。

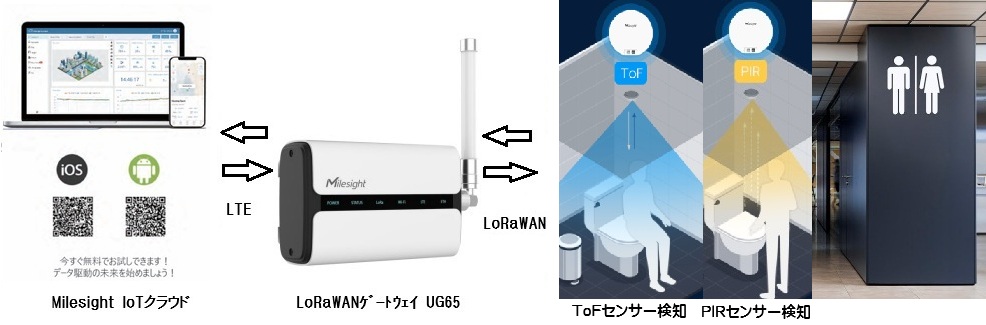

LoRaWANセンサーを使用して公衆トイレの使用状況監視

UG65

産業用LoRaWANゲートウェイ
VS330 産業用LoRaWANトイレ使用状況センサー

LoRaWANの特長
消費電力が少ない
LoRaWANの1つ目の特徴は、「消費電力が少ない」という点です。LoRaWANは、エンドデバイスにより消費電力が多少異なりますが、送受信速度が早く、ほかの通信規格に比べて消費電力が少ないため、メンテナンス回数も抑えることができます。また、ボタン電池1つの電力で双方向通信ができるほど消費電力が少なく、そのバッテリーは、連続稼働をしても10年間以上は稼働することができるとも言われています。

長距離通信ができる
LoRaWANの2つ目の特徴は、「長距離通信ができる」という点です。スマートフォン(3G以降)などで利用されている800MHz帯で届く距離は、約2~5kmと言われますが、LoRaWANでは、約10kmと倍以上の距離に通信することが可能です。このように、障害物がほとんどないような場所では、10km以上の通信をすることが可能ですが、業務に利用する場合、市街地であれば約3〜5km、障害物がある屋内などの場合であれば、約1kmと想定しておくと良いでしょう。

ノイズに強く通信が安定する
LoRaWANの3つ目の特徴は、「ノイズに強く通信が安定する」という点です。LoRaWANが利用している920MHz帯は、他の無線ネットワークが存在している環境下でも、電波同時の干渉が起きにくく、通信の遅延時間(レイテンシ)を抑え、安定的に通信を行なうことが可能です。そのため、工場施設内や屋内でも、安心して活用することができます。

LoRaWANトイレ使用状況センサー Milesight VS330の特長
・赤外線距離計測技術(ToF)と受動赤外線センサー(PIR)を使用した高度な検出精度(正確度99%)
・100%の匿名性とGDPR準拠で空間占有と人の検出
・リアルタイム更新と超低消費電力
・低照度または完全に暗い環境で効果的
・調整可能なセンサー角度(0~75°)により、様々なアプリケーションの取り付け方法が可能
・デバイス内部の防湿コーティングにより、デバイスがさまざまな条件で適切に動作することを確保
・内蔵の4000mAh 交換可能なバッテリーと 4年間動作交換なし
・NFC(近距離無線通信)搭載で設定が簡単
・標準の LoRaWAN ゲートウェイおよびネットワークに準拠サーバー
・Milesight IoT Cloud ソリューションによる迅速かつ簡単な管理

LoRaWANゲートウェイ Milesight UG65の特長
・堅牢な8CH LoRaWANゲートウェイ, TELEC認証済
・高性能クアッドコア 64-bit ARM Cortex-A53 CPU採用
・低消費電力でトラフィック量が大きい、SX1302 LoRa チップ採用
・マルチバックホールバックアップ(イーサネット,セイラー,Wi-Hi)
・複数VPN(IPsec/OpenVPN/L2TP/PPTP/DMVPN)
・DeviceHubとMilesight IoT Cloud が提供するリモート管理
・小型堅牢なIP65筐体(UG65)、小型堅牢なIP67筐体(UG67)
・ビルトイン ネットワーク サーバー(MQTT/HTTP/HTTPS) API
・組込Python SDK、Node-RED 開発ツール
・机上、壁、または柱への取り付け

Milesight IoTクラウドの特長
・リアルタイム及び履歴データをダッシュボード上のドラッグ&ドロップウィジェットに変換
・アクセスと監視プロジェクトをどこからでも制御
・トリガーされたイベントに基ずく電子メール及びモバイルプッシュ通知
・AWS上に構築され、データの機密性と信頼性の高いインフラストラクチャーを提供
・2 ダッシュボード、10 デバイスまで無料提供


Milesight UG65/UG67 屋外用 8ch LoRaWAN ゲートウェイ 産業用セルラールーター



UG65
 UG67 特長
■堅牢な8CH LoRaWANゲートウェイ, TELEC認証済
■高性能クアッドコア 64-bit ARM Cortex-A53 CPU採用
■低消費電力でトラフィック量が大きい、SX1302 LoRa チップ採用
■マルチバックホールバックアップ(イーサネット,セイラー,Wi-Hi)
■複数VPN(IPsec/OpenVPN/L2TP/PPTP/DMVPN)
■DeviceHubとMilesight IoT Cloud が提供するリモート管理
■小型堅牢なIP65筐体(UG65)、小型堅牢なIP67筐体(UG67)
■ビルトイン ネットワーク サーバー(MQTT/HTTP/HTTPS) API
■組込Python SDK、Node-RED 開発ツール
■机上、壁、または柱への取り付け
Milesight IoTカタログ(日本語版)(PDF 13,864KB)
UG65カタログ(PDF 318KB)
UG67カタログ(PDF 370KB)
UG65 UG67
型番 UG65 GU67
ハードウェア
CPU Quad-core 1.5 GHz, 64-bit ARM Cortex-A53
メモリ 16 GB eMMC Flash, 512 MB DDR4 RAM
LoRaWAN
アンテナ 2 x 内部アンテナ (オプション: 1 x 50 Ω Nメス外部コネクタ) 2 x 内部アンテナ + 2 x 50 Ω Nメス外部コネクタ
チャンネル 8 (半二重/全二重)
周波数帯域 AS923-1&2&3&4(920-928.0MHz)
感度 -140dBm Sensitivity @292bps
出力電力 27dBm (最大)
プロトコル V1.0 Class A/Class B/Class C and V1.0.2 Class A/Class B/Class C
イーサネット
ポート ポート 1 x RJ45 (PoE PD 対応)
物理層 10/100/1000 Base-T (IEEE 802.3)
データレート 10/100/1000 Mbps (自動検知)
インターフェース 自動 MDI/MDIX
モード 全二重または半二重 (自動検出)
Wi-Fi
アンテナ 内部アンテナ
規格 IEEE 802.11 b/g/n, 2.4GHz
モード AP または クライアント
セキュリティ WPA/WPA2認証、WEP/TKIP/AES暗号化
送信電力 802.11b: 18 dBm +/-2.0 dBm (11 Mbps)
802.11g: 15 dBm +/-2.0 dBm (6 Mbps)
802.11g: 15 dBm +/-2.0 dBm (54 Mbps)
802.11n@2.4 GHz: 14 dBm +/-2.0 dBm (MCS0_HT20)
802.11n@2.4 GHz: 14 dBm +/-2.0 dBm (MCS7_HT20)
802.11n@2.4 GHz: 13 dBm +/-2.0 dBm (MCS0_HT40)
802.11n@2.4 GHz: 13 dBm +/-2.0 dBm (MCS7_HT40)
セルラーインターフェイス (オプション)
アンテナ 内部アンテナ
SIMスロット 1 x mini SIM-2FF
GPS
アンテナ - 内部アンテナ
感度 - -167dBm@トラッキング, -149dBm@取得, -161dBm@再取得
位置精度 - <2.5m CEP
その他
リセットボタン 1 x RST
コンソールポート 1 x USB Type-C
LEDインジケータ 1 x 電源, 1 x ステータス,
1 x LoRa, 1 x Wi-Fi, 1 x LTE, 1 x ETH
1 x SYS, 1 x LoRa, 1 x LTE
ビルトイン ウォッチドッグ, RTC, タイマー
ソフトウェア
ネットワーク プロトコル PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS,
ARP, SNTP, Telnet, SSH, MQTT, etc.
VPNトンネル オープンVPN/IPsec/PPTP/L2TP/GRE/DMVPN
ファイアウォール ACL/DMZ/ポートマッピング/MACバインディング/URLフィルター
管理機能 Web, CLI, SMS, オンデマンドダイヤルアップ, DeviceHub, Milesight IoTクラウド, イースターワークプレイスプラットフォーム
信頼性 WANフェイルオーバー
App Python SDK, Node-RED
電源
入力電源 1. DC 9~24V (DCジャック)
2. 1 x 802.3 af PoE
1. 1 x 802.3 af PoE
2. DC 12V (M12)
消費電力 2.9W (最大 4.2W) 3.6W (最大 4.8W)
筐体仕様
保護 IP65 IP67
寸法 180 x 110 x 56.5 mm (7.09 x 4.33 x 2.22 in) 240 x 164 x 90.9 mm (9.45 x 6.46 x 3.58 in)
取付 デスクトップ, 壁, ポール 壁, ポール
動作環境
動作温度 -40 ~ 70℃(60℃を超えるとパフォーマンス低下)
保存温度 -40 ~ 85℃
イーサネット分離 1.5 kV RMS
湿度 25℃で 0% ~ 95% (結露なきこと)
承認
認証 CE, FCC, IC, TELEC CE, FCC, RCM,TELEC, ANATEL

指令 RoHS
注文情報
型名
UG65 屋外用 8ch LoRaWAN ゲートウェイ 産業用セルラールーター、IP65、DC 9~24V (DCジャック)
UG67 屋外用 8ch LoRaWAN ゲートウェイ 産業用セルラールーター、IP67、DC12V (M12)

Milesight VS330 トイレ使用状況センサー
  特長
■赤外線距離計測技術(ToF)と受動赤外線センサー(PIR)を使用した高度な検出精度(正確度99%)
■100%の匿名性とGDPR準拠で空間占有と人の検出
■リアルタイム更新と超低消費電力
■低照度または完全に暗い環境で効果的
■調整可能なセンサー角度(0~75°)により、様々なアプリケーションの取り付け方法が可能
■デバイス内部の防湿コーティングにより、デバイスがさまざまな条件で適切に動作することを確保
■内蔵の4000mAh 交換可能なバッテリーと 4年間動作交換なし
■NFC(近距離無線通信)搭載で設定が簡単
■標準の LoRaWAN ゲートウェイおよびネットワークに準拠サーバー
■Milesight IoT Cloud ソリューションによる迅速かつ簡単な管理
適用
■浴室使用状況、公衆トイレ使用状況
Milesight IoTカタログ(日本語版)(PDF 13,864KB)
VS330カタログ(PDF 192KB)

型番
LoRaWAN
周波数 CN470/RU864/IN865/EU868/US915/AU915/KR920/AS923
送信電力 20dBm
感度  -137dBm
モード  OTAA/ABP Class A
ToFセンサー(赤外線距離計測センサー)
ToF FoV 27°
検出距離  0.04~3.5m
誤差  +-2cm
分解能  1mm
PIRセンサー(受動赤外線センサー)
検出エリア 80°
検出距離 最大2.5m
操作
電源 On & Off  NFC, 電源/リセットボタン
構成  モバイルアプリ(NFC経由)
その他
電源 4000 mAh Li-SOCL2バッテリー(交換可能)
バッテリ寿命 4年(90ユーザと1日あたり連続7時間以内)
動作温度 -20 ~ 60℃
保護 IP30
寸法 直径100 x 24mm
取付 天井、壁
認証  CE, FCC, RoHS
注文情報
型名
VS330 LoRaWANバスルーム・トイレ使用センサー


価格及び納期はお問い合わせください。
